Interruptor diferencial: Las peligrosas corrientes del pantalán:

¿Estás protegido?

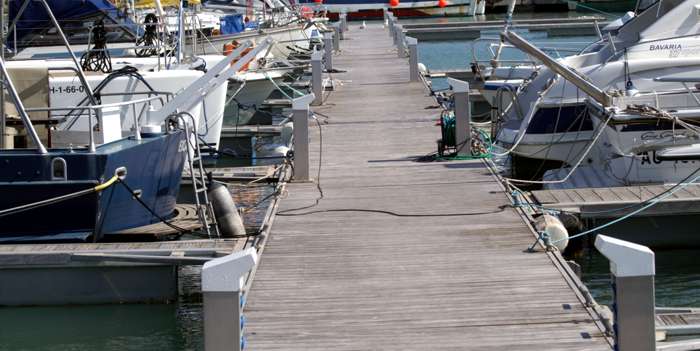

Tomar la corriente del pantalán es algo en apariencia trivial, y sin embargo requiere seguir algunas normas de seguridad muy importantes, pues manejar 220 voltios en un ambiente cargado de humedad y con agua salada puede ser muy peligroso...

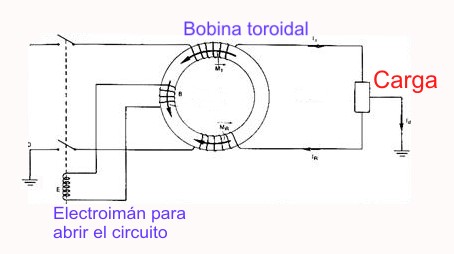

En la práctica, un diferencial está formado por una bobina toroidal en la que se anulan los flujos magnéticos que circulan en sentidos contrarios, hasta que la corriente entrante al circuito es diferente de la saliente.



En este caso el flujo neto es distinto de cero y genera por tanto una corriente en el tercer devanado que alimentará el electroimán que se encargará de abrir el circuito eléctrico.

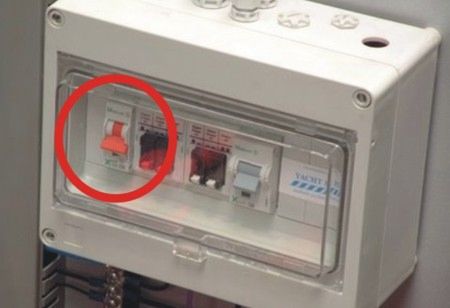

El diferencial del barco instalado en la caja de 220 voltios, es idéntico al que tenemos instalado en nuestras casas.





   Cuidado al nadar en el puerto





C

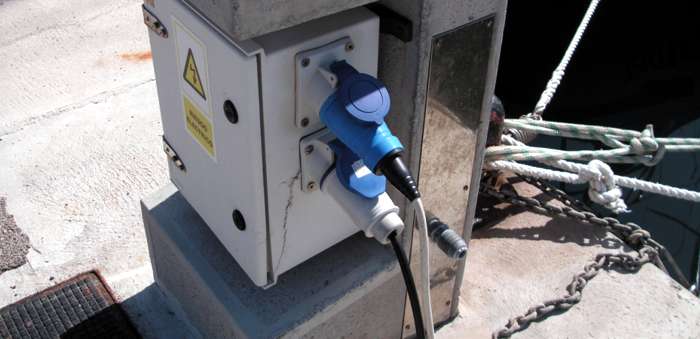

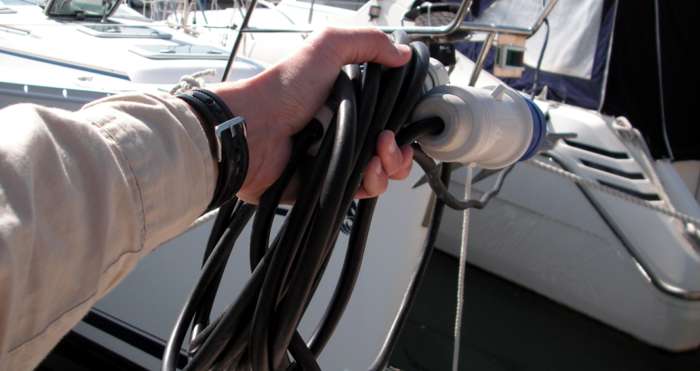

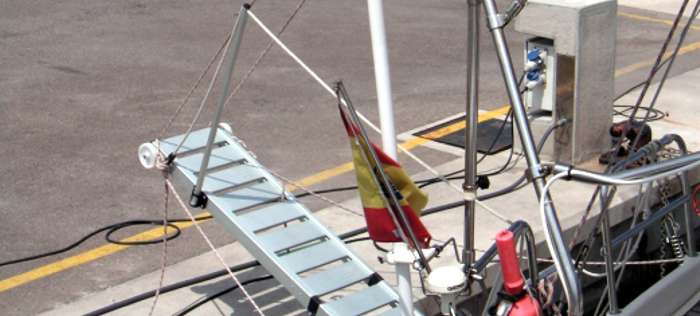

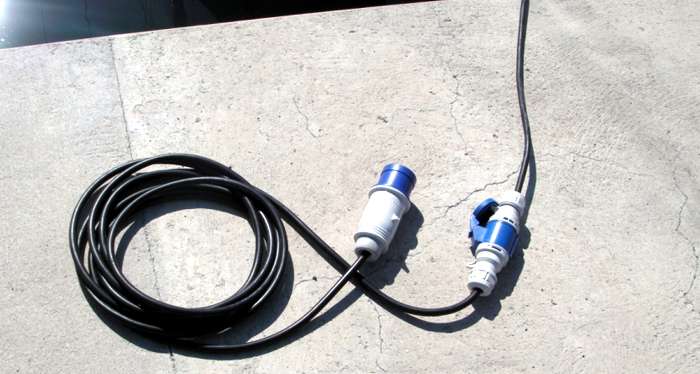

Cómo conectarnos al pantalán
